چگونه می توان ANSI Slip را روی فلنج در یک خط لوله عمودی نصب کرد؟

نصب یک لغزش ANSI روی فلنج در یک خط لوله عمودی کار است که به دقت ، دانش و ابزارهای مناسب نیاز دارد. من به عنوان تأمین کننده لغزش ANSI با کیفیت بالا در فلنج ها ، از اول شاهد اهمیت یک فرآیند نصب مناسب بوده ام. در این وبلاگ ، شما را از طریق مراحل راهنمایی می کنم تا از نصب موفقیت آمیز یک لغزش ANSI روی فلنج در یک خط لوله عمودی اطمینان حاصل شود.

درک لغزش ANSI در فلنج ها

قبل از اینکه به روند نصب بپردازیم ، درک این مسئله که ANSI روی فلنج ها چه می لغزد بسیار مهم است. لغزش ANSI روی فلنج ها به گونه ای طراحی شده است که در انتهای یک لوله حرکت کرده و سپس در جای خود جوش داده می شود. آنها به دلیل سهولت در نصب و اثربخشی هزینه ، در صنایع مختلف مورد استفاده قرار می گیرند. این فلنج ها مطابق با استانداردهای تعیین شده توسط موسسه استاندارد ملی آمریکا (ANSI) است و از کیفیت و سازگاری بالایی برخوردار است.

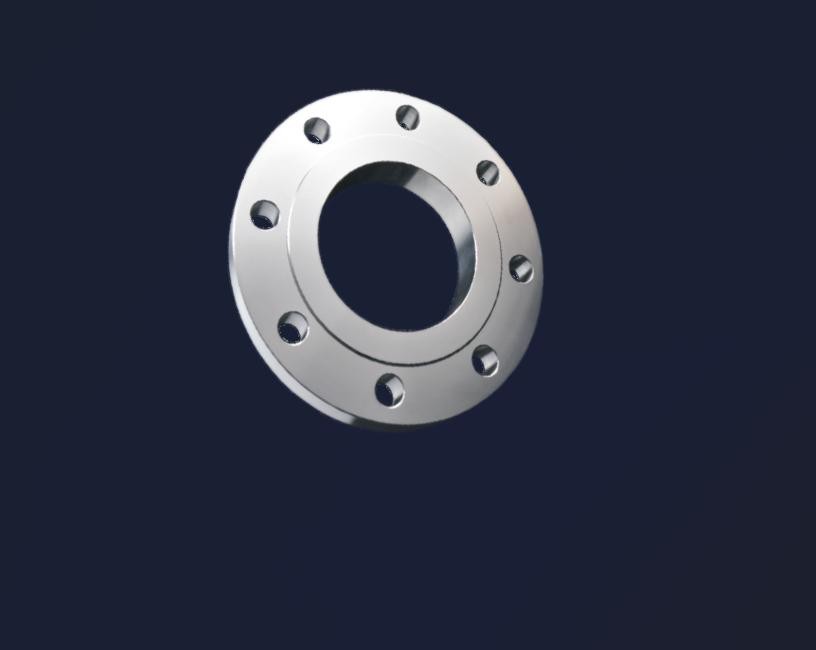

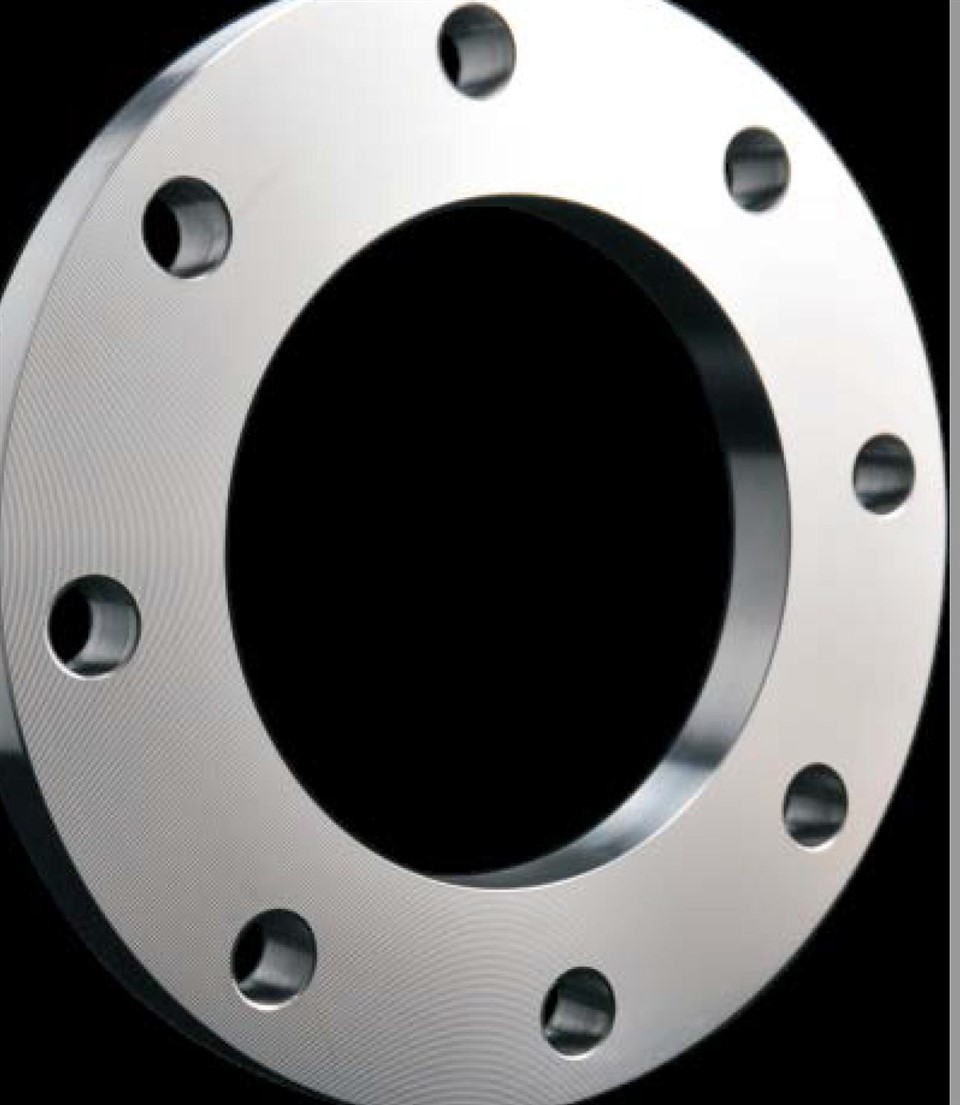

اگر علاقه مند به کاوش در طیف وسیعی از لغزش ANSI در فلنج ها هستید ، می توانید به صفحه محصول ما مراجعه کنیدلغزش ansi روی فلنجبشر ما نیز ارائه می دهیمForge Stainless Slip Onوتکربن استیل صورت را روی فلنج بلند کردگزینه هایی برای پاسخگویی به نیازهای مختلف پروژه.

آماده سازی قبل - نصب

1. فلنج و خط لوله را بازرسی کنید
   • برای هرگونه نقص قابل مشاهده مانند ترک ، خراش یا سطوح ناهموار ، لغزش ANSI را روی فلنج بررسی کنید. ابعاد فلنج را بررسی کنید تا اطمینان حاصل شود که با اندازه لوله مطابقت دارد.
   • خط لوله عمودی را نیز بازرسی کنید. اطمینان حاصل کنید که انتهای لوله تمیز ، عاری از آوار است و برش مناسبی دارد. لوله باید مستقیم باشد و از ضخامت دیوار صحیح برخوردار باشد.
2. ابزارهای لازم را جمع کنید
   • برای نصب به ابزارهای متنوعی نیاز دارید ، از جمله دستگاه جوشکاری ، میله های جوشکاری مناسب ، چرخ ، اندازه گیری نوار ، یک سطح و آچار. اطمینان حاصل کنید که همه ابزارها در شرایط کار خوبی قرار دارند و برای کار مناسب هستند.
3. اول ایمنی
   • از تجهیزات ایمنی مناسب مانند کلاه ایمنی ، دستکش ، عینک ایمنی و شعله های مقاوم استفاده کنید. یک محیط کار ایمن ، به دور از مواد قابل اشتعال و با تهویه مناسب تنظیم کنید.

مراحل نصب

1. فلنج را روی لوله قرار دهید
   • لغزش ANSI را روی فلنج روی انتهای خط لوله عمودی بکشید. اطمینان حاصل کنید که فلنج متمرکز شده و به درستی با لوله تراز شده است. از یک سطح استفاده کنید تا اطمینان حاصل شود که فلنج عمود بر محور لوله است. این مرحله بسیار مهم است زیرا هرگونه سوءاستفاده می تواند بعداً منجر به نشت یا مسائل ساختاری شود.
2. فلنج را جوش بزنید
   • پس از قرار دادن فلنج به درستی ، با ایجاد جوش های قلاب در چندین نقطه در اطراف فلنج - لوله لوله شروع کنید. جوش های قلاب های کوچک و موقت هستند که فلنج را در جای خود نگه می دارند در حالی که روند جوشکاری کامل را انجام می دهید. معمولاً ، جوش های 3 - 4 به طور مساوی در اطراف محیط فاصله دارند.
   • هنگام تهیه جوش ، از تکنیک و پارامترهای مناسب جوش استفاده کنید. به عنوان مثال ، اگر از جوشکاری قوس فلزی محافظت شده (SMAW) استفاده می کنید ، میله جوشکاری صحیح را انتخاب کرده و آمپراژ را با توجه به ضخامت فلنج و لوله تنظیم کنید.
3. دوباره تراز را بررسی کنید
   • پس از تهیه جوش های قلاب ، مجدداً با استفاده از یک سطح ، تراز فلنج را بررسی کنید. در صورت نیاز هنوز هم در این مرحله می توان تنظیمات جزئی انجام داد. اگر فلنج در طی فرآیند جوشکاری حلقوی تغییر کرده است ، قبل از انجام جوشکاری کامل ، آن را با دقت اصلاح کنید.
4. جوشکاری کامل
   • پس از تأیید تراز ، با جوشکاری کامل فلنج به لوله ادامه دهید. دو نوع جوش وجود دارد که به طور معمول برای لغزش ANSI در فلنج ها در خطوط لوله عمودی استفاده می شود: جوش های فیله ای در داخل و خارج از فلنج - لوله لوله.
   • با جوش فیله داخلی شروع کنید. در کل محیط مفصل جوش دهید و سرعت جوشکاری مداوم و اندازه مهره را حفظ کنید. سپس ، به جوش فیله بیرونی حرکت کنید. حتماً مفصل جوش را به طور کامل پر کرده و از هرگونه تخلخل یا همجوشی ناقص خودداری کنید.
   • در طی فرآیند جوشکاری ، به ورودی گرما توجه کنید. گرمای بیش از حد می تواند باعث تحریف فلنج یا لوله شود ، در حالی که گرمای کافی می تواند منجر به جوش های ضعیف شود.
5. بازرسی جوش
   • پس از تکمیل جوشکاری ، جوش ها را برای هرگونه نقص بازرسی کنید. به دنبال ترک ، تخلخل یا همجوشی ناقص باشید. بسته به نیاز پروژه خود می توانید از روشهای آزمایش غیر مخرب مانند بازرسی بصری ، آزمایش اولتراسونیک یا آزمایش ذرات مغناطیسی استفاده کنید.
6. تمیز کردن و اتمام
   • برای تمیز کردن مهره های جوش و از بین بردن هر سرباره یا پراکنده از چرخ استفاده کنید. این نه تنها ظاهر مفصل را بهبود می بخشد بلکه به جلوگیری از خوردگی نیز کمک می کند.
   • برای محافظت از آنها در برابر عوامل محیطی ، یک پوشش ضد خوردگی مناسب را روی مفصل جوش داده شده و سطح فلنج بمالید.

پست - بررسی نصب

1. تست فشار
   • پس از اتمام نصب و خنک شدن جوش ها ، آزمایش فشار را روی خط لوله انجام دهید. این آزمایش به اطمینان از عدم وجود نشتی در مفصل لوله فلنج کمک می کند. به تدریج فشار موجود در خط لوله را به فشار تست مشخص شده افزایش داده و آن را برای مدت معینی نگه دارید (معمولاً 10 - 30 دقیقه). علائم نشت اطراف فلنج را بررسی کنید.
2. بررسی عملکرد
   • اگر خط لوله بخشی از یک سیستم بزرگتر است ، عملکرد کلی سیستم را بررسی کنید. اطمینان حاصل کنید که جریان سیال یا گاز از طریق خط لوله طبیعی است و هیچ صدایی یا ارتعاشات غیرمعمول وجود ندارد.

عیب یابی موضوعات مشترک

1. نشت
   • اگر بعد از آزمایش فشار نشتی را تشخیص دهید ، اولین قدم شناسایی منبع نشت است. این می تواند به دلیل جوش ناقص ، تراز نادرست یا واشر آسیب دیده باشد (در صورت استفاده از واشر). اگر این یک مشکل جوش است ، ممکن است با خرد کردن ناحیه معیوب و جوشکاری مجدد آن ، جوش را ترمیم کنید.
2. اعوجاج فلنج
   • اعوجاج فلنج می تواند در طی فرآیند جوش به دلیل گرمای بیش از حد رخ دهد. اگر فلنج تحریف شود ، ممکن است به درستی مهر و موم نشود. در بعضی موارد ، اعوجاج جزئی را می توان با استفاده از مطبوعات یا روش گرمایش و سرمایش اصلاح کرد. اما اگر اعوجاج شدید باشد ، ممکن است لازم باشد فلنج را جایگزین کنید.

پایان

نصب یک لغزش ANSI روی فلنج در یک خط لوله عمودی یک فرایند چند مرحله ای است که در هر مرحله نیاز به توجه به جزئیات دارد. با دنبال کردن مراحل ذکر شده در این وبلاگ ، می توانید از نصب موفق و یک سیستم خط لوله قابل اعتماد اطمینان حاصل کنید.

ما به عنوان یک تأمین کننده قابل اعتماد از ANSI Slip در فلنج ها ، ما متعهد به ارائه محصولات با کیفیت بالا و پشتیبانی فنی هستیم. اگر در مورد محصولات ما سؤالی دارید یا به روند نصب نیاز به کمک دارید ، ما شما را ترغیب می کنیم تا برای بحث تهیه به ما دسترسی پیدا کنید. ما مشتاقانه منتظر همکاری با شما در پروژه بعدی شما هستیم.

منابع

• ASME B16.5 استاندارد برای فلنج های لوله و اتصالات فلنج
• کتابچه جوش ، انجمن جوشکاری آمریکا
